大疆精靈4 RTK是一款小型多旋翼精度航測無人機，經常被用于各類測繪場景之中。其移動App也針對測繪作業進行了優化。今天我們通過案例為大家展示精靈4 RTK 版免像控精度驗證

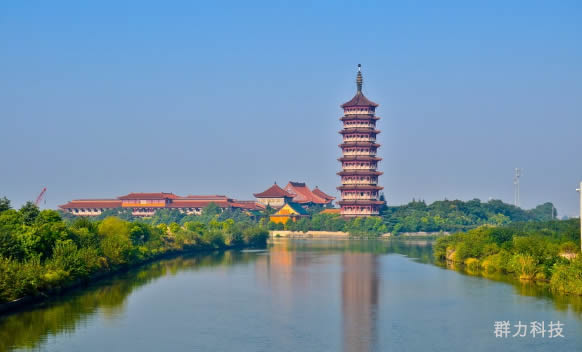

本次測區選擇在比較空曠的地方，周圍高點為石塔大約84米，面積約0.2平方公里。測區如下圖所示

打開遙控器使用GS RTK App選擇攝影測量3D如下圖

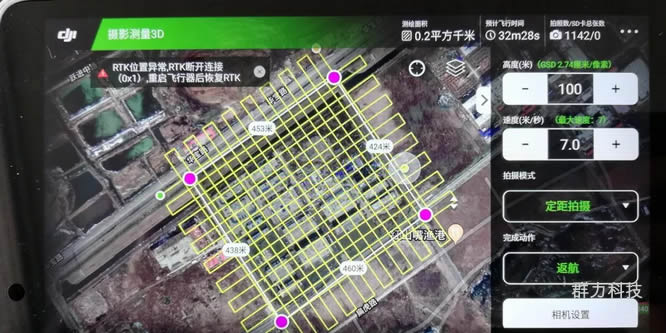

選擇攝影測量3D選項后點擊飛行區域，也可以通過KLM文件導入已畫好的區域，右面是參數設置界面如下圖

此次選擇默認參數進行試驗驗證。

注意：1、分辨率和飛行高度成反比，飛行高度又和高點有關，所以要合理選擇飛行高度。分辨率和模型成果精度大約是3倍左右的關系。

2、拍照模式推薦選擇定距拍照，不要選擇定時拍照。具體原因是空速因風速而導致不是恒定的，相同時間可能飛行距離不同，進而造成照片重疊率會低于設計重疊率。

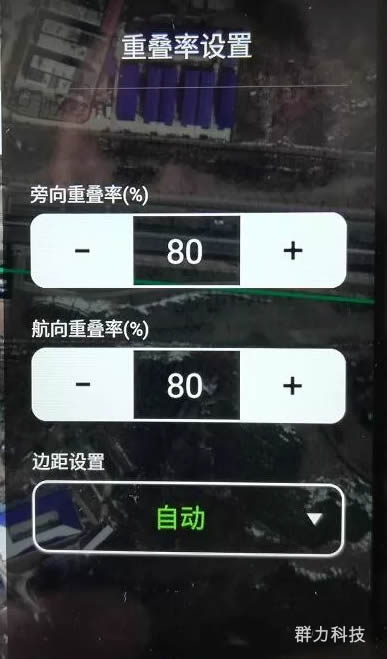

3、照片重疊率默認是航向80%，旁向80%。這個可以根據實際情況進行更改。

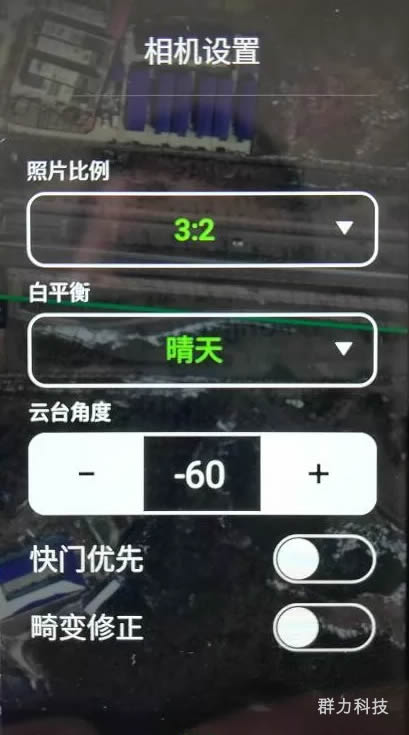

4、快門優先根據大疆官方說法根據光照來選擇，1000是千分之一秒，也就是說數字越大時間越短對光線要求越高。

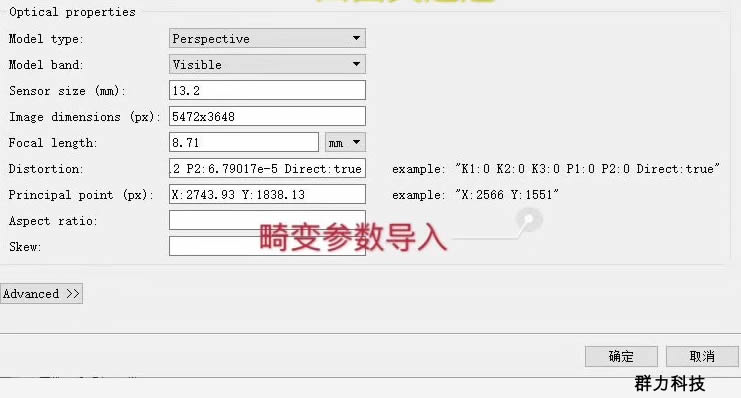

這里需要注意的是之前規劃航線默認沒有開啟畸變修正，要在右下角的地方填寫相應的參數再進行空三，否則空三會分層。

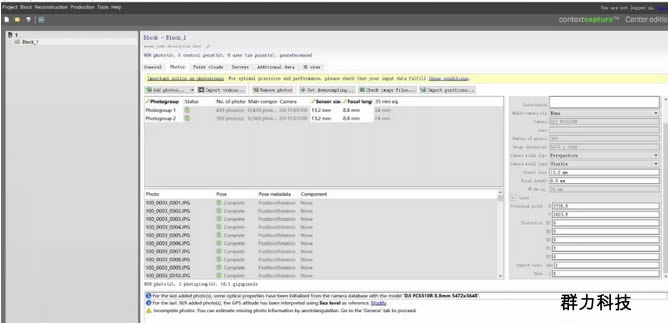

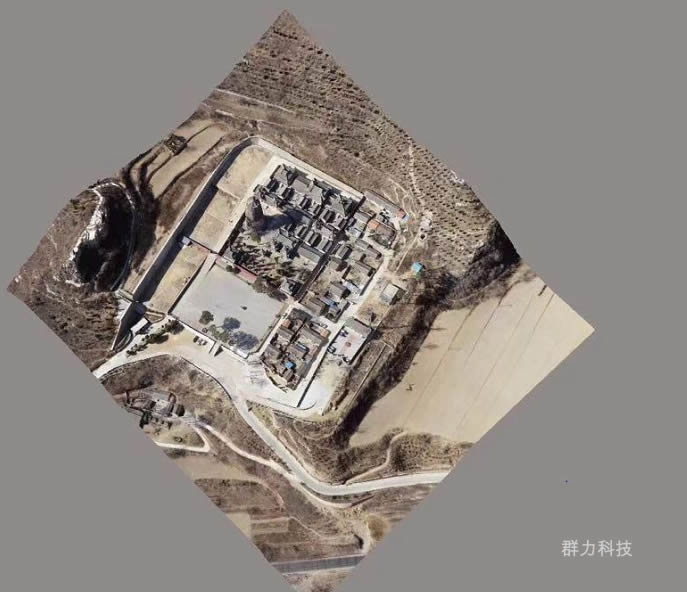

剩余其他步驟和常規的一樣此處省略，模型坐標系選擇國家2000坐標。如下圖：

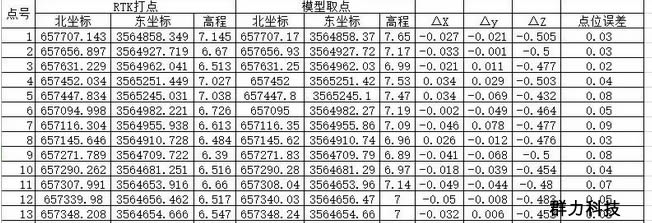

精度對比表：

C2000坐標系，檢查點2000坐標系，無像控情況作業傾斜攝影，檢查點測試中誤差基本控制在5公分以內。

結論：1.在航高100米，分辨率2.47厘米生成的模型精度平面中誤差0.052厘米（按等精度計算中誤差）。平面精度滿足1:500地形圖要求。高程由于基準的不同存一個常數差。如果要高程也準，添加控制點就可以。有個粗差是點位在模型上看不清楚，選點不準造成的。

2.所謂免像控是指在wgs84或者cgcs2000坐標系下坐標平面精度能達到，高程不行（基準面不同）。

3.小范圍使用比較適合，效率高。大范圍的話效率低，多配置電池，成本相對很平民化。

 4.遙控器一塊電池大約能支持五個架次的飛行。自動航拍時間遙控器沒有電不影響航拍，即使遙控器沒電，飛機飛完規劃好的航線自動返航（不推薦這樣，容易發生事故）。但是如果要免像，控遙控器要有點才行！
